Nöddörrcentral NDC-1

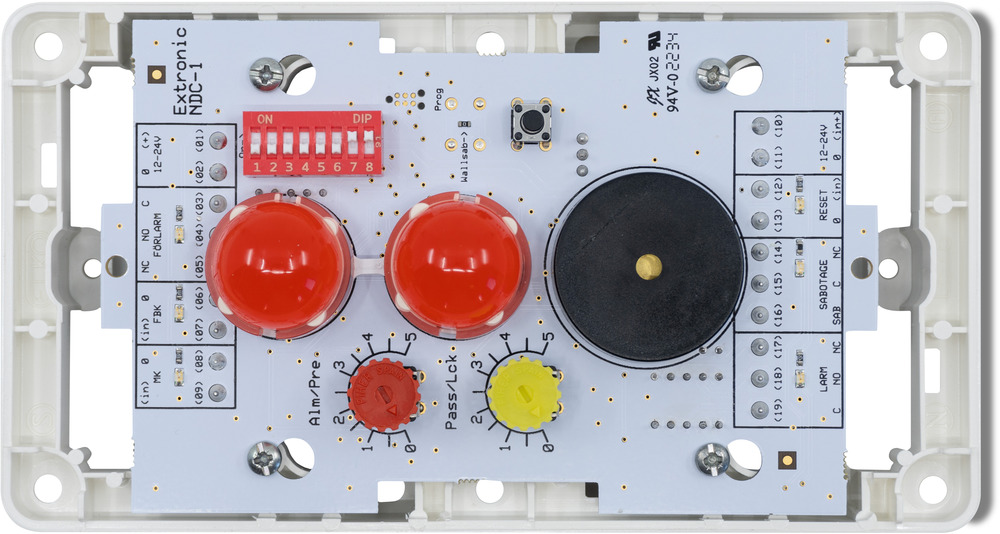

<p>NDC-1 är en centralenhet avsedd för att bevaka individuella nöddörrar och har 4 olika funktionslägen med möjlighet till låsmanöver, förbikoppling och köp av passagetid.&#160;Återställning kan göras via separat ingång. Enheten kan matas med 12 eller 24V och har inbyggd summer på 90db och 2st 20mm dioder. Reläutgångar finns för larm, förvarning / lås manöver och sabotage. Eftergångstid för larm och passagetid / förvarning ställs med vridrattar.<br><br>Alla funktionsval görs via den 8-poliga DIP switchen, följande kan väljas:<br>A: Nöddörrslarm med möjlighet till passage.<br>B: Nöddörrslarm med återinrymningshandtag Assa/Abloy 179.&#160;<br>C: Daglarm med lås och funktion för behörig uppställning.<br>D: Daglarm med lås- och spärrfunktion.<br><br>-&#160;Balansering på/av.<br>- Mk ingång kan väljas NO/NC.<br>- Ljudindikering på/av.<br>- Enhetens har 4 olika funktioner lägen för övervakning av nöd dörrar.<br>- Larm med köp av passagetid samt lås manöver, återställning via separat ingång.<br>- Larm med köp av passagetid samt lås manöver, spärrfunktion via separat ingång.<br>- Uppställningsarm med förvarning.<br>- Uppställningslarm utan förvarning.<br><br>Teknisk specifikation:<br>Spänning: 9-28 VDC<br>Strömförbrukning: I vila: 25 mA, vid larm 65 mA<br>Larmindikering: 2st röda 20 mm LED<br>Summer: Ljudtryck 90 dB<br>Ingångar: 3st för magnetkontakt, förbikopplare och återställning.&#160;Kan väljas som dubbel-balanserad 4K7, slutande eller brytande LED-Indikering för ingång: 1st för varje ingång. (Släckt: Normal, Fast sken: Larm, Blinkar: Avbrott, Dubbelblink: Kortsluten balanserad ingång).<br>LED-Indikering för ingång: 1st för varje ingång. (Släckt: Normal, Fast sken: Larm, Blinkar: Avbrott, Dubbelblink: Kortsluten balanserad ingång)<br>Reläutgång: 2st potentialfria växlande för larm och förlarm, 30 VDC, 1 A<br>Sabotageutgång: 1st brytande (NC), 30 VDC, 1 A (i serie med sabswitch)<br>Funktionsbygel: Används för val av grundfunktion på enhet<br>Temperaturområde: -30ºC till +50ºC<br>Mått (BxHxD): 85x 155 x 40 mm</p>
